TOP溶接現場の環境改善に！乾湿複合型集塵機 「スーパーコレクターFM-220」
赤松電機製作所が提供する、ヒュームコレクターシリーズの乾湿複合型集塵機「スーパーコレクター FM-220」。
業界初となる乾式と湿式が融合した集塵機は、火災予防・捕集効率アップを重視した機能によって溶接現場での環境改善をサポート。「火災が心配…」「スパッタ（火花）が出る」――、といった悩みも、水の力を利用した新発想の風力水膜形成機構の採用によって、溶接時に発生するスパッタはもちろん、ヒューム・ミスト・粉塵・油膜をシャットアウト！溶接現場の集塵・防火・環境問題を改善します。
今回は乾湿複合型集塵機「スーパーコレクター FM-220」をご紹介します。
Contents
特徴
スーパーコレクター FM-220 製品仕様

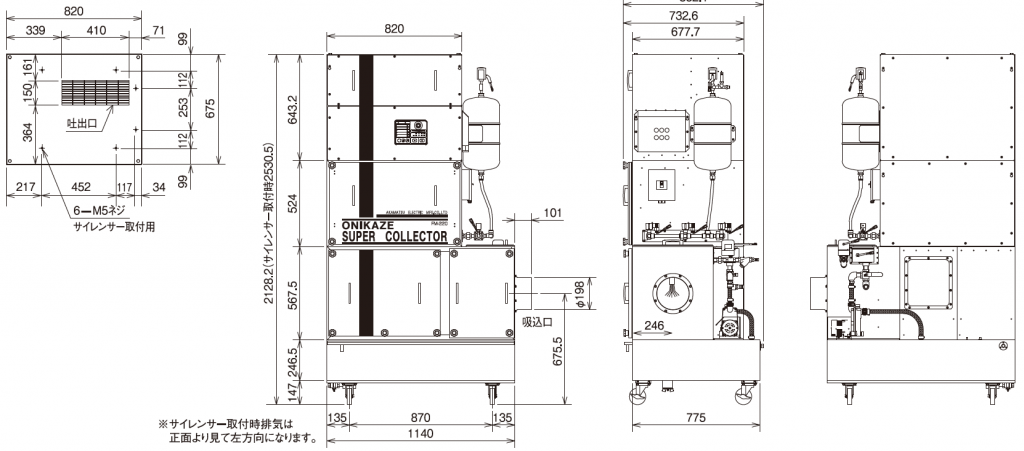

外形寸法は1140×775×2128（W×D×H）、質量は約350㎏となっており、省スペースでの導入を可能にするコンパクトな設計となっています。
【寸法】
【仕様】
| 電源 | AC200/220V 3φ 50/60Hz |
| 処理風量（m3/min） | 30/35 |
| 静圧（Pa） | 1500/2120 |
| 捕集効率 | 99.93％ 0.3ﾐｸﾛﾝ以上の粒子 |
| 吐出量 | 30/45L/min |
| 消費電力 | 130/180W |
| 電動機 | 2.2Kw/2Pole |
| 騒音（dB(A)） | 75 |
| 吸入口径 | Φ198 |
スーパーコレクター FM-220 消火と集塵のメカニズム
「スーパーコレクター FM-220」は、一般的な乾式集塵機にありがちな火災への不安を解消するべく、乾式と湿式の融合による集塵機ならではの独自メカニズムで溶接現場の課題を解消しています。

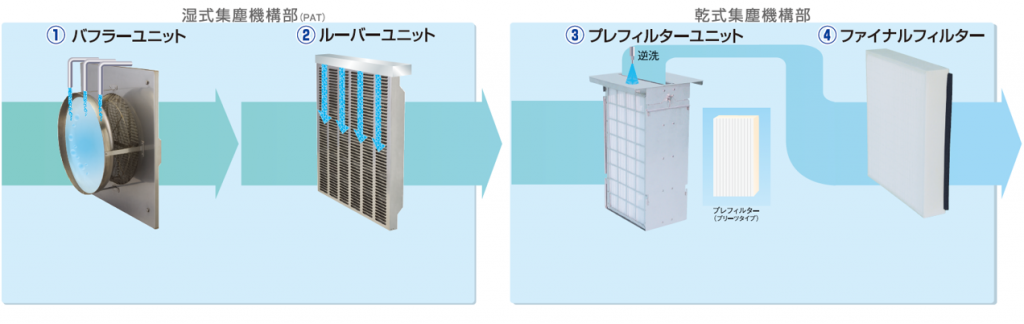

内部の集塵構造は湿式集塵機構部と乾式集塵機構部の2パートにわかれており、湿式パートは消火、乾式パートは集塵の役割をそれぞれ担っています。
湿式集塵機構部では、吸入口から取り込んだヒュームやスパッタ、ミスト、粉塵、油膜をバフラーユニットの循環用ポンプからの吸入風で形成した水膜で火の粉を消火するとともに、油膜や粗い粉塵を捕捉します。そして鎧構造のルーバーユニットが火の粉を残すことなく消火し、乾式集塵機構部へと移行するために水分を除去します。連続自動洗浄の高効率屈曲衝突集塵により目詰まりの心配もなく、火災の原因となりうる静電気の発生をも抑制しています。
そして、乾式集塵機構部ではプレフィルターユニットが0.5μm以上の粒子を約90％捕捉し、さらに停止時の自動逆洗式塵払いによってエアー消費量を削減しています。フィルターのメンテナンス作業は、交換もしくは使用したフィルターの洗浄・乾燥で再利用することが可能です。
さらに、ファイナルフィルターが0.3μm以上の粒子を約99.93％捕捉。搭載されるフィルターは大容量かつ長寿命で、たばこの煙すら通しません。なお、ファイナルフィルターは洗浄による再利用に対応していないため、メンテンナンス時には交換が必要となります。
なお、本機の湿式集塵機構部は循環式ポンプを標準装備。水は循環して蒸発分のみを自動で補給し、排水を必要としません。さらに独自の高性能ファイナルフィルターによって、事務所並の清浄度を確保しています。
スーパーコレクター FM-220 粉塵濃度測定結果
本機は、実際に稼働中のロボット溶接ラインで行った粉塵濃度の測定で高い集塵効果が証明されています。

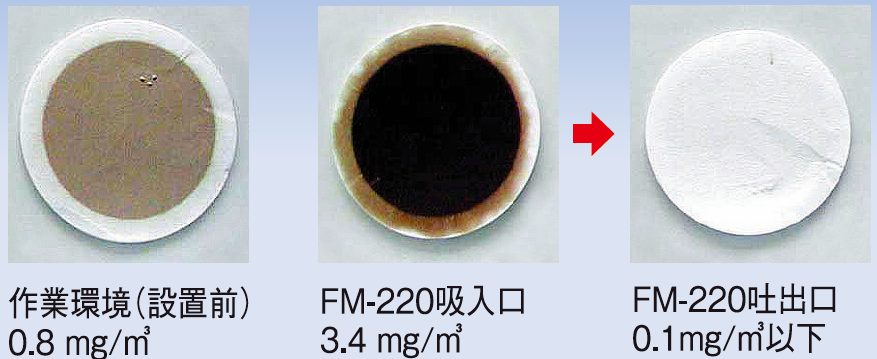

スーパーコレクター FM-220を設置する前の作業環境では粉塵濃度が0.8mg/㎥であったのに対し、スーパーコレクターFM220の吸入口では3.4mg/㎥、そしてFM-220の吐出口では0.1mg/㎥と高い集塵効果を実現しています。
PRポイント
火災安全性を重視したマイコン制御方式
「スーパーコレクター FM-220」はマイコン制御方式を採用し、すべての安全条件が整わないかぎり運転を開始することはありません。また運転中に安全条件が欠落した場合も同様に運転を続けることができず、自動的に非常停止する仕様となっています。
さらにオプション機能である電気信号連動型ダンパーやその他の機器と連動させることで安全かつ省エネ運転を実現。累積運転時間やフィルターの目詰まりを監視するモニター機能など、装置の維持と管理を確実にサポートする機能を有しています。
現場にも、環境にも優しい無公害設計
「スーパーコレクター FM-220」は、現場だけでなく環境にも優しいISO-14001を意識した無公害設計となっています。
ISO-14001とは、社会経済的ニーズとバランスをとりながら、環境を保護し、変化する環境状態に対応するための組織の枠組みを示す環境マネジメントシステムに関する国際規格です。
無公害型フィルターやSUS304筺体などISO-14001の思想を重視したフィルター類を採用し、環境に配慮した設備となっています。
導入を後押しするメンテナンスコストの削減
「スーパーコレクター FM-220」は、フィルターの大敵である油分を湿式集塵機構部で処理し、省エネに配慮したパルスエアジェット方式のプレフィルター自動逆洗機構によって、
- フィルターのメンテナンス周期を飛躍的に延長
- エアー消費量を従来の連続逆洗方式と比べて約1/10以下に削減
といった効果を発揮。メンテナンスにかかる人員・コストの削減に大きく貢献します。
業界初の乾湿複合型集塵機「スーパーコレクター FM-220」。
溶接現場の環境改善の用途ではもちろん、粉塵混じりで多量のミストが飛び交う製造現場や食品工場、薬品工場など様々な現場で活躍！ヒュームやスパッタ、ミスト、粉塵、油膜に対処できる万能な高効率集塵機能として、製造現場に環境改善ソリューションを提供します。
ワンランク上の集塵機の導入を検討する際には、ぜひチェックしてみてください！
