| メーカー | ファナック株式会社 |
| 分類 | 立形マシニング |

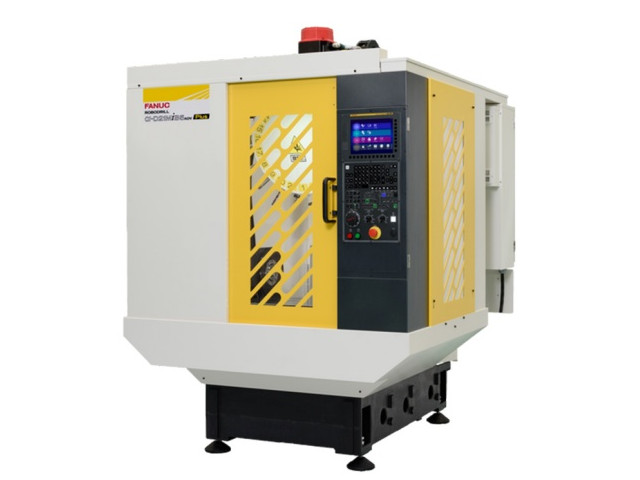

| 製品名 | ROBODRILL α-D28MiB ADV Plus |
テーブルサイズ
(mm) |
W : 650
D : 400
|
T溝本数×寸法
| T溝呼び14×間隔125mm×3本 |
ストローク(X)
(mm) | 500 |
ストローク(Y)
(mm) | 400 |
ストローク(Z)
(mm) | 400 |
主軸端面とテーブル上面の距離
(mm) | 80～480 |
主軸テーパ | 7/24テーパNo.30(エアブロー付き) |
主軸回転数 (min-1) | 100～10000, 100～12000, 240～24000 |
主軸用電動機
| 11.0 kW(1分定格)/3.7 kW(連続定格) |
制御装置メーカー
| FANUC |
制御装置 | 31i-B Plus |
最大積載質量
(kg) | 400 |
床面サイズ (mm) |
W : 1615
D : 2050
|
機械サイズ (mm) |
W : 2236
|
機械重量 (kg) | 2250 |
早送り速度 (m/min) |
X : 54
Y : 54
Z : 54
|
切削送り速度
(m/min) | 1～30000 |
工具本数 (本) | 28 |
工具径 (mm) | 80 |
工具長さ (mm) | 250 |
工具質量 (kg) | 4 |
工具交換時間(Tool to Tool)
(sec) | 0.7～1.1 |
工具交換時間(Cut to Cut)
(sec) | 1.3～1.8 |
エアー圧力 (MPa) | 0.35～0.55 |
電源電圧 (V) | 3相200～220（－15％～＋10％）、50Hz±1Hzまたは60Hz±1Hz
標準/高トルク/高トルク（高出力仕様）/高加速/高速主軸：10 kVA、
高加速/高速主軸（高出力仕様）：12kVA、タッピング主軸：18kVA |
位置決め精度
(mm) | 0.006～0.02 |
繰返し位置決め精度
(mm) | 0.004 |
備考 | 主軸回転数の100～12, 000min-1、240～24, 000min-1はオプションです。
主軸端面とテーブル上面の距離は入コラム指定のない場合です。
工具交換時間(Tool to Tool)は工具質量の設定が1.5kgの場合0.7秒、2kgの場合0.8秒、3kgの場合1.0秒、4KGの場合1.1秒になります。
工具交換時間(Cut to Cut)は工具質量の設定が2kgの場合1.3秒、2kgの場合1.5秒、3kgの場合1.7秒、4KGの場合1.8秒になります。
主軸電動機は仕様により異なります。
機械サイズの高さはハイコラム指定がない場合です。また誤差範囲は±10mmです。
推奨エアー圧力は0.5MPaです。 |
