| メーカー | 東台精機ジャパン株式会社 |
| 分類 | 横形マシニング |

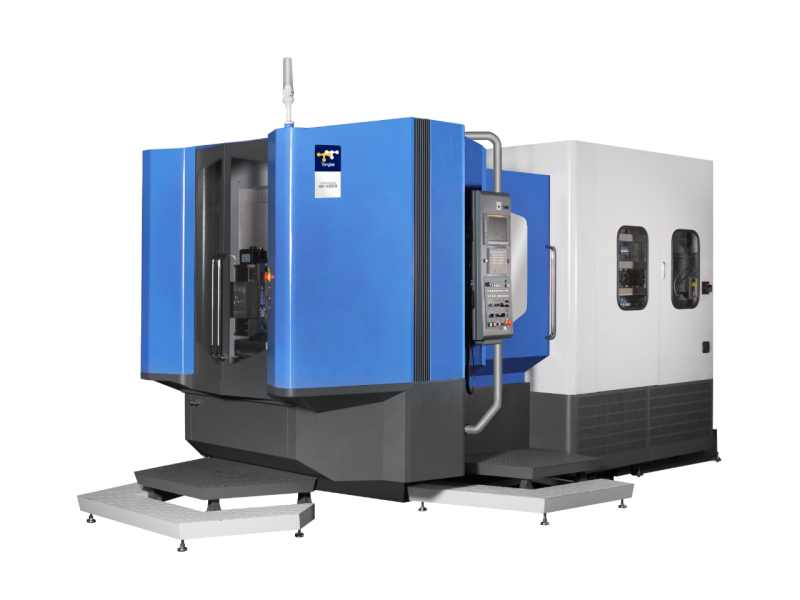

| 製品名 | HA-400Ⅱ |
特長・特徴 | ●最小限の設置面積
新しいスプラッシュガード設計を採用しており、前世代機と比較して、設置面積を15%削減し、お客様のスペースをより広く活用できます。
●高トルク＆パワースピンドル
モーター出力25/22kW、最大トルク233Nの12, 000rpmスピンドルを採用しています。このスピンドルは、アルミニウム合金および鋼材の加工に適しており、自動車、油圧/空圧部品、一般部品などの業界で広く使用されています。
●高効率加工
鋳造構造を一新しました。さらに、機械ベッドの3点支持、コラムの二重壁構造設計、3軸の高剛性リニアガイドウェイなど、構造剛性が向上しています。
さらに、加工効率の向上のため3軸早送り、パレット/工具交換、B軸位置決めにおける非切削時間を10%～30%短縮します。 |
テーブルサイズ
(mm) |
W : 400
D : 400
|
テーブルハイト(床面より)
(mm) | 1150 |
ストローク(X)
(mm) | 610 |
ストローク(Y)
(mm) | 580 |
ストローク(Z)
(mm) | 580 |
B軸最小割出し角度
(°) | 0.001 |
主軸端面とテーブル中心の距離
(mm) | 80～660 |
スピンドルゲージラインとテーブル中心の距離
(mm) | 70~650 |
主軸テーパ | 7/24テーパNo.40, BT-40, BBT-40 |
主軸回転数 (min-1) | 12000 |
主軸用電動機
| 22, 25 |
サーボモーター(X)
(kW) |
X : 5.5
|
サーボモーター(Y)
(kW) |
Y : 5.5
|
サーボモーター(Z)
(kW) |
Z : 4.5
|
制御装置メーカー
| FANUC |
制御装置 | 0i-MF |
最大ワーク寸法
(mm) |
φ : 630
H : 800
|
最大積載質量
(kg) | 400 |
機械サイズ (mm) |
W : 2550
D : 4893
H : 2878
|
機械重量 (kg) | 9500 |
早送り速度 (m/min) |
X : 60
Y : 60
Z : 60
|
切削送り速度
(m/min) | 1~20000 |
工具本数 (本) | 60, 90, 120 |
最大工具寸法(バイト)
(mm) |
□ : 75
|
最大工具寸法(スリーブ)
(mm) |
φ : 150
|
工具長さ (mm) | 410 |
工具質量 (kg) | 12 |
備考 | ツールシャンク形式のBT-40が標準仕様、BBT-40がオプションです。
工具本数の60本が標準仕様、90本、120本がオプションです。 |
| メーカーHP | |
