| メーカー | 東台精機ジャパン株式会社 |
| 分類 | 横形マシニング |

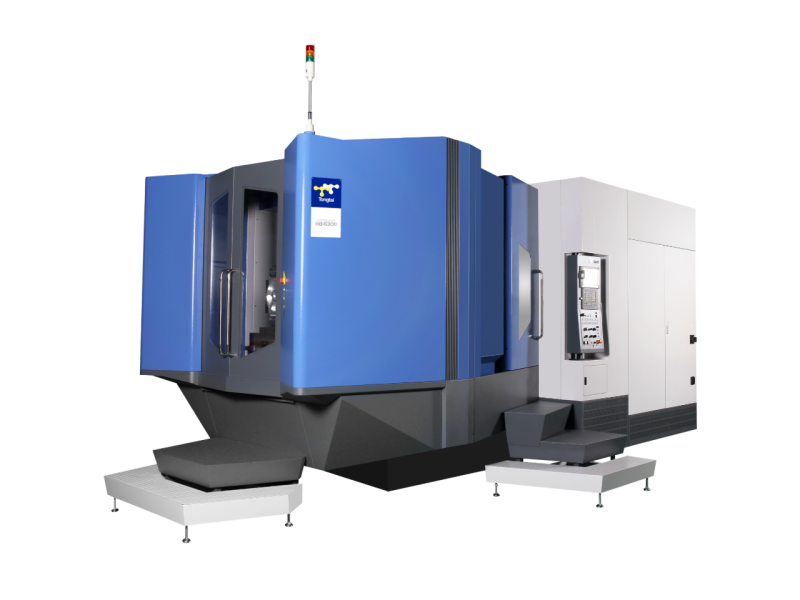

| 製品名 | HB-500II |
特長・特徴 | 標準装備として、10, 000min-1の主軸を搭載し、500min-1の時には420N・mのトルクを発生します。
B軸回転パレットには油圧ロックユニットを採用し、強力な締め付け力で加工安定性を確保します。
インデックステーブルには全周油圧ブレーキシステムを採用し、広い接触面積で重切削にも耐えます。
高効率自動パレットチェンジャー（APC）を搭載しています。
フレキシブル生産システム（FMS）に対応しています。
鉄鋼材料の重切削加工に適しています。 |
テーブルサイズ
(mm) |
W : 500
D : 500
|
テーブルハイト(床面より)
(mm) | 1150 |
ストローク(X)
(mm) | 800 |
ストローク(Y)
(mm) | 710 |
ストローク(Z)
(mm) | 710 |
B軸最小割出し角度
(°) | 0.001 |
主軸端面とテーブル中心の距離
(mm) | 50~760 |
スピンドルゲージラインとテーブル中心の距離
(mm) | 150~860 |
主軸テーパ | 7/24テーパNo.50, BT-50, BBT-50 |
主軸回転数 (min-1) | 10000 |
主軸用電動機
| 25, 30 |
サーボモーター(X)
(kW) |
X : 5.5
|
サーボモーター(Y)
(kW) |
Y : 9
|
サーボモーター(Z)
(kW) |
Z : 4.5
|
制御装置メーカー
| FANUC |
制御装置 | 0i-MF |
最大ワーク寸法
(mm) |
φ : 900
H : 1000
|
最大積載質量
(kg) | 600 |
機械サイズ (mm) |
W : 3125
D : 6700
H : 3124
|
機械重量 (kg) | 14500 |
早送り速度 (m/min) |
X : 60
Y : 60
Z : 60
|
切削送り速度
(m/min) | 1~20000 |
工具本数 (本) | 60, 90, 120 |
最大工具寸法(バイト)
(mm) |
□ : 125
|
最大工具寸法(スリーブ)
(mm) |
φ : 250
|
工具長さ (mm) | 550 |
工具質量 (kg) | 25 |
備考 | ツールシャンク形式のBT-40が標準仕様、BBT-40がオプションです。
工具本数の60本が標準仕様、90本、120本がオプションです。 |
