メーカー	ユキワ精工株式会社
分類	NC円テーブル

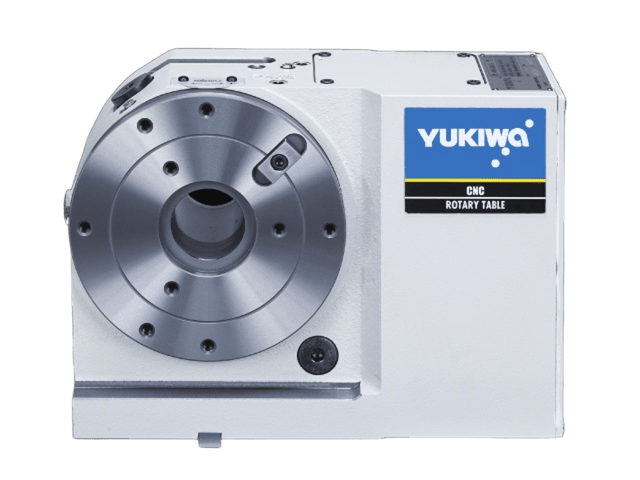

製品名	JNC250L
特長・特徴	・強力クランプ：当社従来比1.7倍・精密割出＆高耐久性：高耐久性特殊合金のウォームホイール採用・防水構造：オートパージ標準装備・低価格：コントローラAC5とのセットで低価格実現
勝手	左勝手
テーブルT溝	90H7 深さ10
許容作業荷重_垂直 (N)	8000
許容作業荷重_水平 (N)	5000
許容作業荷重_円周方向 (N)	3500
許容慣性モーメント横使用時 (kg・m²)	1
許容慣性モーメント縦使用時 (kg・m²)	2
ワーク最大径 (mm)	250
適合スクロールチャックサイズ (inch)	7.9
潤滑方式	オイルバス方式
バックラッシュ調整方式	軸偏心方式
テーブル直径 (mm)	φ : 250
テーブル面高さ (mm)	168
テーブル中心貫通穴径 (mm)	72
センタハイト (mm)	200
駆動モータ	0.75～1.60
減速比	1/90
テーブル最高回転速度 (min-1)	33.3
テーブル回転トルク (N･m)	55175280
割出精度 (")	30
ガイドピース巾	18h7
クランプ方式	空圧(0.5～0.7MPa)
クランプトルク (N･m)	650
割出時間	10°:1.03秒、30°:1.21秒、90°:1.48秒、180°:1.95秒
本体取付方向	横(縦は注文時指定)
質量 (kg)	86
備考	標準付属品：ガイドピース(2個)、本体取付金具(2セット)、テーブルクランプ用エアチューブ(5m) 特別付属品：テールストック、サイドスピンドル、油圧・エア・スクロールチャック用チャックフランジ、油・空圧ロータリジョイント(6P)
