ユキワ精工株式会社

JNCH140L

お気に入りに追加

比較リストに選択

メーカーページへ

お問い合わせ

カタログをダウンロード

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

メーカー	ユキワ精工株式会社
分類	NC円テーブル

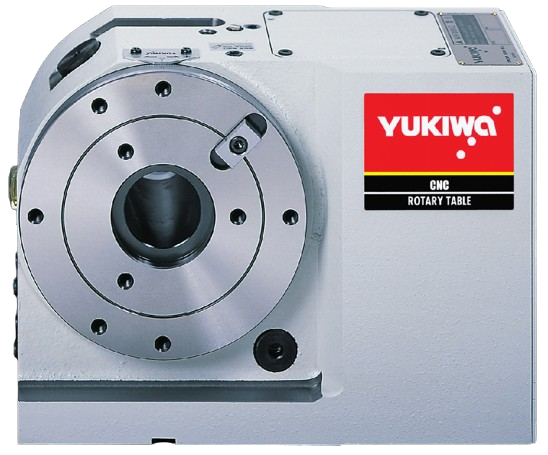

製品名	JNCH140L
特長・特徴	・高速割出:：当社従来比2倍・精密割出：高耐久性特殊合金のウォームホイール採用・防水構造：オートパージ標準装備・JNCシリーズ互換：チャックフランジ、テールストックがそのまま使えます
勝手	左勝手
許容作業荷重_垂直 (N)	4000
許容作業荷重_水平 (N)	2000
許容作業荷重_円周方向 (N)	2000
許容慣性モーメント横使用時 (kg・m²)	0.06
許容慣性モーメント縦使用時 (kg・m²)	0.125
ワーク最大径 (mm)	140
適合スクロールチャックサイズ (inch)	4.5
潤滑方式	オイルバス方式
バックラッシュ調整方式	軸偏心方式
テーブル直径 (mm)	φ : 140
テーブル面高さ (mm)	128
テーブルインロー穴径	40H7 深さ10
テーブル中心貫通穴径 (mm)	28
センタハイト (mm)	110
駆動モータ	0.30～0.50
減速比	1/36
テーブル最高回転速度 (min-1)	83.3
テーブル回転トルク (N･m)	8
割出精度 (")	40
ガイドピース巾	14h7
クランプ方式	空圧(0.5～0.7MPa)
クランプトルク (N･m)	120
割出時間	1.3秒
本体取付方向	横(縦は、ご注文の際ご指示ください)
質量 (kg)	27
備考	標準付属品：ガイドピース(2個)、本体取付金具(2セット)、テーブルクランプ用エアチューブ(5m) 特別付属品：テールストック、サイドスピンドル、サイドテーブル、油圧・エア・スクロールチャック用チャックフランジ、油・空圧ロータリジョイント(4P)
