メーカー	株式会社ナベヤ
分類	マシンバイス
製品名	LTCV100SH
特長・特徴	●浮き上り防止機構が内蔵されており、クランプ時の可動体・ワークの浮き上がりを防止します。 ●バイス本体と固定アゴが一体構造となっておりバイスが反りにくく、クランプによるワーク位置の変化を極力に抑えます。 ●巻取式切屑カバーにより本体の中に入る切屑を抑えます。 ●口金交換ができるためワーク形状に合わせたクランプができます。

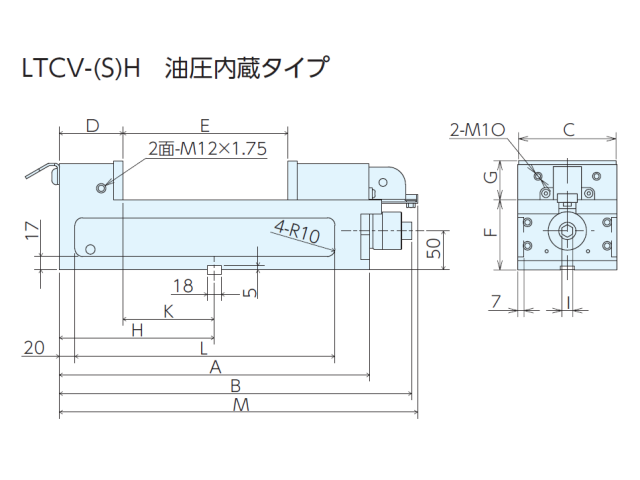

A (mm)	338
B (mm)	393
C (mm)	102
D (mm)	82
E (mm)	0-145
F-1 (mm)	90
G (mm)	45
H (mm)	170
I (mm)	14
J (mm)	50
K (mm)	N1 : 88
L (mm)	286
M (mm)	394.6
N (mm)	8-145
O (mm)	0-137
P (mm)	40
Q (mm)	84
R (mm)	88
最大口開 (mm)	145
標準ガイドブロック巾 (mm)	102
鋳放穴の配置図番号(平面図)	18
材質	21
最大吸引力 (N/cm2)	30
メーカーHP

メーカーページへ

お問い合わせ

カタログをダウンロード

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

PLUS＋

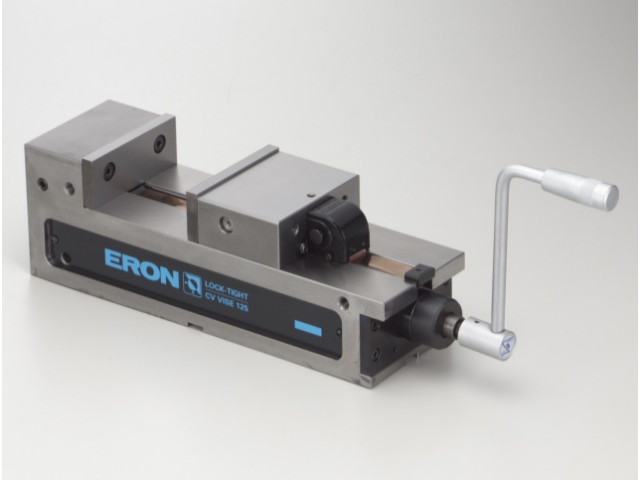

ナベヤのロックタイトCV精密マシンバイスは、高い並列精度（同サイズで全品0.01以内）と旧JISO級を上回る精密性を持つ汎用機用バイスです。
本体と固定アゴ一体の高剛性構造、耐摩耗性に優れた焼入れ摺動面、浮上防止・切粉ブロー機構により安定したクランプ性能を実現します。
同クラス比で大きな口開き・深さを確保し、大・高ワークにも対応。段取り負担軽減や作業性向上点が評価されています。
メカニカルタイプは固定口金側からもハンドル操作ができ、段取り時間の短縮/作業者への負担の軽減に寄与します。
