メーカー	ユキワ精工株式会社
分類	NC円テーブル

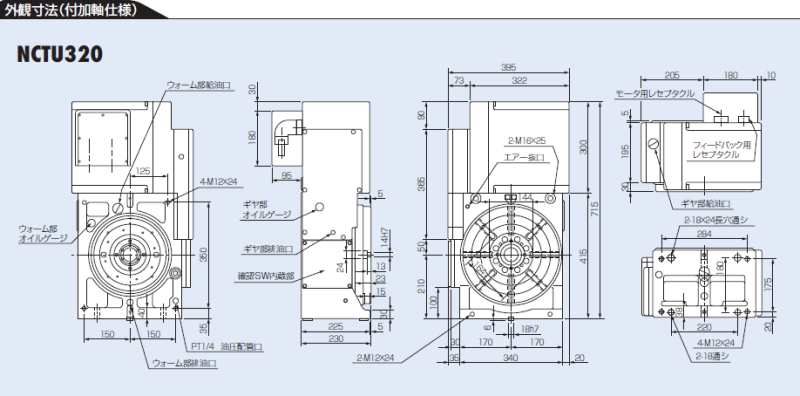

製品名	NCTU320
特長・特徴	・高剛性構造：高剛性本体構造＋強力クランプ内蔵・精密割出＆高耐久性：高耐久性特殊合金のウォームホイール採用・円滑なベアリング構造：全回転部分へベアリング軸受で円滑な動作・NC専用機搭載に最適：ロータリージョイントやジグの取付が容易
勝手	左勝手
許容作業荷重_垂直 (N)	8000
許容作業荷重_水平 (N)	7000
許容作業荷重_円周方向 (N)	4500
許容慣性モーメント (kg・m²)	5
ワーク最大径 (mm)	320
潤滑方式	オイルバス方式
バックラッシュ調整方式	複リードウォームギヤ方式
テーブル直径 (mm)	φ : 320
テーブル面高さ (mm)	230
テーブルインロー穴径	50H7 深さ12
テーブル中心貫通穴径 (mm)	46
センタハイト (mm)	210
駆動モータ	1.00～3.00
減速比	1/90, 1/120, 1/180
テーブル最高回転速度 (min-1)	1/90:33.3, 1/120:25.0, 1/180:16.6
テーブル回転トルク (N･m)	460
割出精度 (")	20
ガイドピース巾	18h7
クランプ方式	油圧(3.0～3.5MPa)
クランプトルク (N･m)	750
割出時間	10°：0.41秒、30°：0.67秒、90°：1.26秒、180°：2.16秒
本体取付方向	横
質量 (kg)	240
備考	特別付属品：テールストック、サイドテーブル
