メーカー	東台精機ジャパン株式会社
分類	NC旋盤

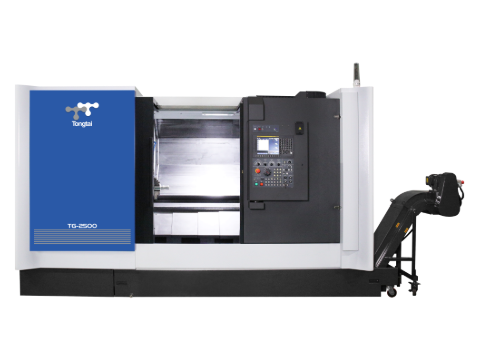

製品名	TG-2500[2.0m]
特長・特徴	高品質の鋳造機械ベッドと精密に研磨されたボックスガイドを備えた優れた機械設計により、優れた安定性と高い剛性を実現します。これは、機械の高性能を支える基本かつ最も重要な特長です。高出力のサーボモーターは、カップリングを介して直接駆動されており、伝達誤差を回避します。さらに、X軸およびZ軸の早送り速度は24m/分に達し、加工効率を向上させます。お客様のニーズに応じて、TGシリーズはZ軸のストロークを1100mm、1600mm、2000mmの3種類から選択可能です。長尺ワークには芯押台（オプション）で固定が可能です。プログラム制御可能な大容量のテールストックには高圧クランプユニットを採用しており、ワークの安定した回転を確保します。本機は特に重切削加工に対応するよう設計されています。フルボックス構造、剛性の高い主軸、高性能タレットを備えたTGシリーズは、強固で安定した機械構造により、優れた旋削加工を提供します。
最大切削長さ (mm)	1975
最大切削径 (mm)	460
切削送り量 (mm/rev)	X : 0.01～500 Z : 0.01～500
ストローク (mm)	X : 275 Z : 2000
早送り速度 (mm/rev)	X : 24 Z : 24
主軸端形状	A2-8
主軸回転速度 (min-1)	2500, 3500
主軸チャック径 (inch)	10, 12
主軸軸受内径 (mm)	φ : 130
主軸貫通穴径 (mm)	φ : 90
棒材加工能力 (mm)	φ : 74
刃物台最大工具本数	12
刃物台外径シャンク (mm)	25×25
刃物台内径シャンク (mm)	40
制御装置メーカー	FANUC
制御装置	0i-TF
主軸電動機(kW)	15, 18.5, 25
各サーボモーター (kW)	X : 3 Z : 4
油圧モータ (kW)	2.25
油圧装置タンク容量 (L)	40
機械サイズ (mm)	W : 4540 D : 2100 H : 2145
機械質重 (kg)	7500
最大振り (mm)	φ : 620
サドル上最大回転径 (mm)	φ : 460
芯押軸サイズ	MT5
芯押軸径 (mm)	φ : 90
芯押軸移動量 (mm)	2000
クーラントタンク容量 (L)	280
クーラントモータ（1/2/3） (kW)	1.1
音響出力レベル (LWA)	76
備考	主軸回転得度の2500min-1とチャック径の12はオプションです
