東台精機ジャパン株式会社

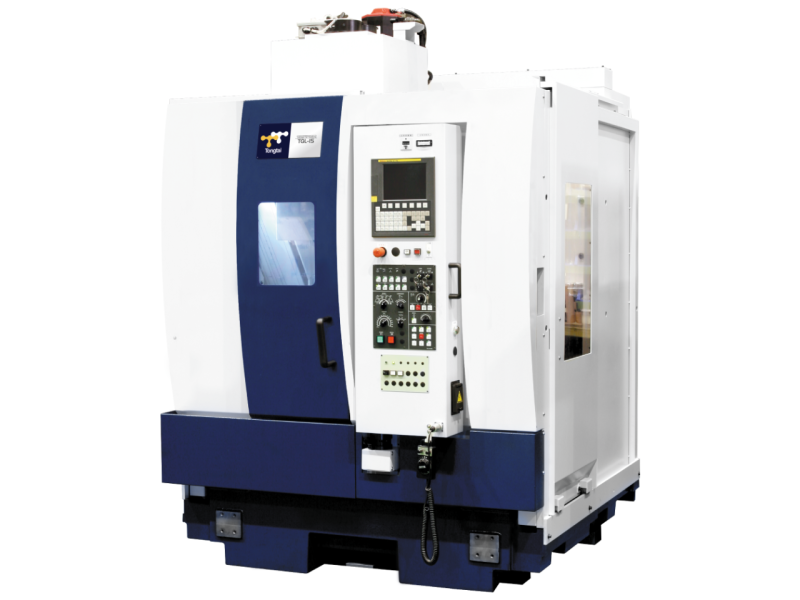

TGL-15

お気に入りに追加

比較リストに選択

メーカーページへ

お問い合わせ

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

メーカー	東台精機ジャパン株式会社
分類	NC立旋盤
製品名	TGL-15
特長・特徴	●熱変位を低減する対称主軸主軸台構造 ●自動送り機構を備えたリバース旋盤設計。旋盤チャックを使用してワークの着脱が可能。 ●ソフトジョーの容易な成形機能により、旋削加工を迅速に完了。 ●自動化生産に適しており、様々な自動送りシステムから選択可能。
最大切削長さ (mm)	100
最大切削径 (mm)	300
切削送り量 (mm/rev)	X : 0.001～5000 Z : 0.001～5000
ストローク (mm)	X : 300 Z : 260
早送り速度 (mm/rev)	X : 36 Z : 36
主軸端形状	A2-5
主軸回転速度 (min-1)	4500
主軸チャック径 (inch)	6, 8
主軸中心高さ (mm)	100
主軸軸受内径 (mm)	φ : 35
棒材加工能力 (mm)	φ : 90
刃物台最大工具本数	12
刃物台外径シャンク (mm)	25×25
刃物台内径シャンク (mm)	32
制御装置メーカー	FANUC
制御装置	0i-TF
刃物台回転工具用モータ (kW)	3, 4
主軸電動機(kW)	5.5, 7.5
油圧モータ (kW)	1.5
油圧装置タンク容量 (L)	30
機械サイズ (mm)	W : 2660 D : 1030 H : 2410
機械質重 (kg)	3600
クーラントタンク容量 (L)	120
クーラントモータ（1/2/3） (kW)	0.37
備考	ストローク(X)は180+120mmとなります
