東台精機ジャパン株式会社

TGL-30

お気に入りに追加

比較リストに選択

メーカーページへ

お問い合わせ

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

メーカー	東台精機ジャパン株式会社
分類	NC立旋盤

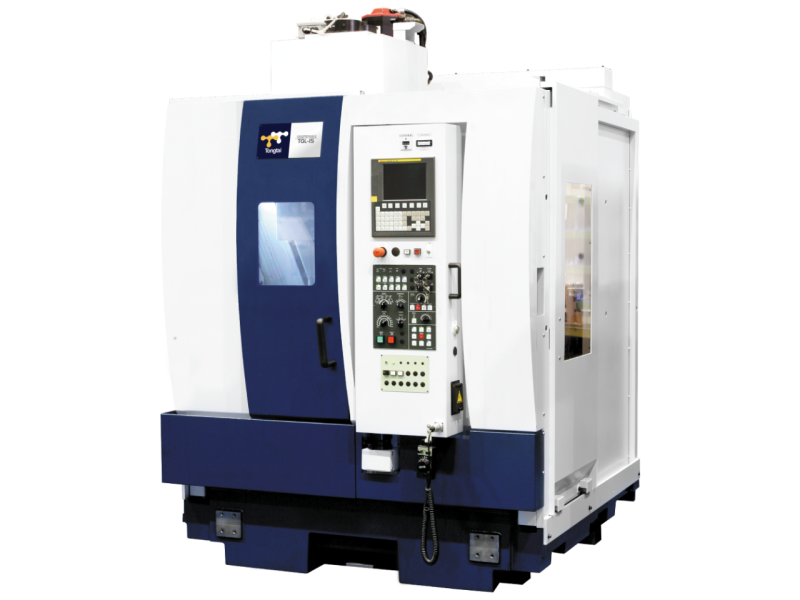

製品名	TGL-30
特長・特徴	●熱変位を低減する対称主軸主軸台構造 ●自動送り機構を備えたリバース旋盤設計。旋盤チャックを使用してワークの着脱が可能。 ●ソフトジョーの容易な成形機能により、旋削加工を迅速に完了。 ●自動化生産に適しており、様々な自動送りシステムから選択可能。
最大切削長さ (mm)	500
最大切削径 (mm)	650
切削送り量 (mm/rev)	X : 0.001～5000 Z : 0.001～5000
ストローク (mm)	X : 1990 Z : 600
早送り速度 (mm/rev)	X : 30 Z : 30
主軸端形状	A2-8
主軸回転速度 (min-1)	3500
主軸チャック径 (inch)	10, 12
主軸中心高さ (mm)	220
主軸軸受内径 (mm)	φ : 80
棒材加工能力 (mm)	φ : 130
刃物台最大工具本数	12
刃物台外径シャンク (mm)	25×25
刃物台内径シャンク (mm)	40
制御装置メーカー	FANUC
制御装置	0i-TF
刃物台回転工具用モータ (kW)	4, 7
主軸電動機(kW)	22, 30
油圧モータ (kW)	1.5
油圧装置タンク容量 (L)	30
機械サイズ (mm)	W : 3440 D : 3640 H : 3330
機械質重 (kg)	9700
クーラントタンク容量 (L)	210
クーラントモータ（1/2/3） (kW)	0.37
備考	ストローク(X)は330+1660mmとなります
