ユキワ精工株式会社

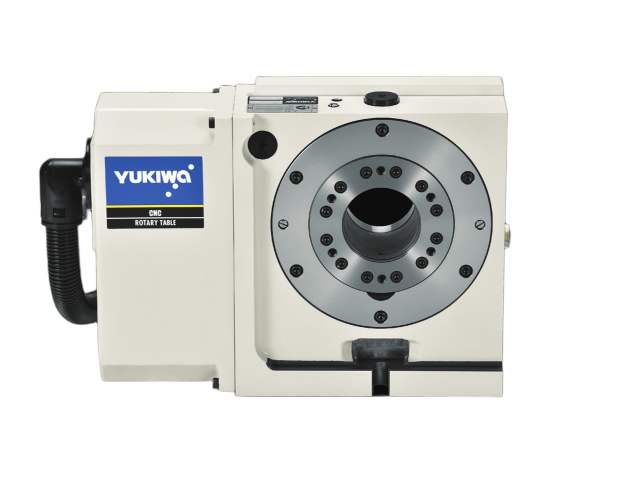

TNC200L

お気に入りに追加

比較リストに選択

メーカーページへ

お問い合わせ

カタログをダウンロード

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

メーカー	ユキワ精工株式会社
分類	NC円テーブル
製品名	TNC200L
特長・特徴	・薄型形状：広い治具エリアを確保・防水構造：オートパージ標準装備
勝手	左勝手
許容作業荷重_垂直 (N)	10000
許容作業荷重_水平 (N)	380
許容作業荷重_円周方向 (N)	300
許容慣性モーメント横使用時 (kg・m²)	0.5
許容慣性モーメント縦使用時 (kg・m²)	1
ワーク最大径 (mm)	200
適合スクロールチャックサイズ (inch)	6.7
潤滑方式	オイルバス方式
バックラッシュ調整方式	複リードウォームギヤ方式
テーブル直径 (mm)	φ : 130
テーブル面高さ (mm)	97
テーブルインロー穴径	70H7 深さ10
テーブル中心貫通穴径 (mm)	65
センタハイト (mm)	160
駆動モータ	0.75
減速比	1/90
テーブル最高回転速度 (min-1)	33.3
テーブル回転トルク (N･m)	29
割出精度 (")	30
ガイドピース巾	14h7
クランプ方式	空圧(0.3～0.7MPa)
クランプトルク (N･m)	340
割出時間	10°：0.66秒、30°：0.88秒、90°：1.11秒、180°：1.56秒
本体取付方向	横(縦は、ご注文の際ご指示ください) ※横置き時は、サイドテーブル等を併用し、両センタ受けで使用してください。
質量 (kg)	43
備考	標準付属品：ガイドピース(2個)、本体取付金具(2セット)、テーブルクランプ用エアチューブ(5m) 特別付属品：テールストック、サイドスピンドル、サイドテーブル、油・空圧ロータリジョイント(6P)
