東台精機ジャパン株式会社

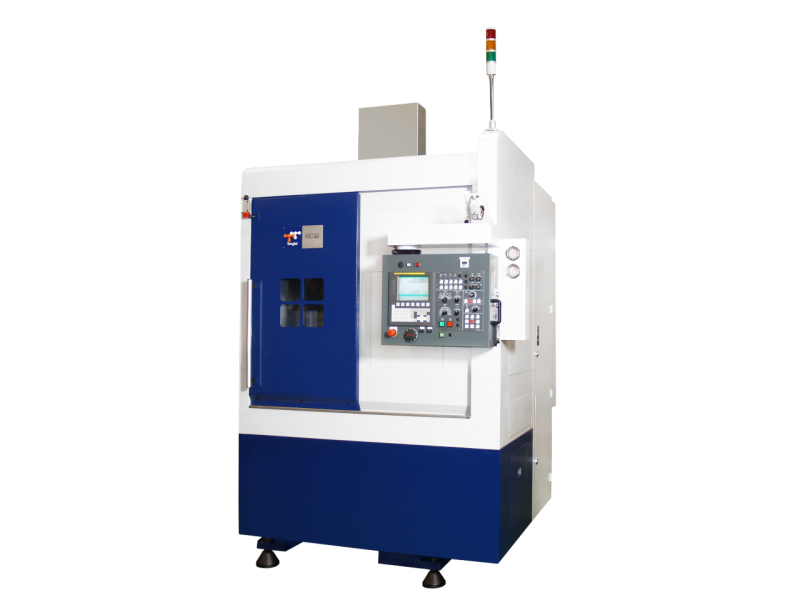

TVL-40RM

お気に入りに追加

比較リストに選択

メーカーページへ

お問い合わせ

カタログをダウンロード

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

メーカー	東台精機ジャパン株式会社
分類	NC立旋盤
製品名	TVL-40RM
特長・特徴	長時間の重切削でも良好な放熱性維持一体型鋳造で機械の制振制が高く、良好な精度を維持垂直式ベッドでチャックへの接近性が良く、ワークの脱着、ツールの調整、切粉の排出が容易
最大切削長さ (mm)	370
最大切削径 (mm)	700
切削送り量 (mm/rev)	X : 0.001～5000 Z : 0.001～5000
ストローク (mm)	X : 285 Z : 500
早送り速度 (mm/rev)	X : 20 Z : 24
主軸端形状	A2-8
主軸回転速度 (min-1)	2250
主軸チャック径 (inch)	12
主軸中心高さ (mm)	350
主軸貫通穴径 (mm)	φ : 55, 57
棒材加工能力 (mm)	φ : 120, 130
刃物台最大工具本数	12
刃物台回転工具最高回転数 (min-1)	4000
刃物台外径シャンク (mm)	32×25
刃物台内径シャンク (mm)	50
制御装置メーカー	FANUC
制御装置	0i-TF
刃物台回転工具用モータ (kW)	3.7, 5.5
主軸電動機(kW)	18.5, 22
各サーボモーター (kW)	X : 3 Z : 7
油圧モータ (kW)	1.5
油圧装置タンク容量 (L)	40
機械サイズ (mm)	W : 1840 D : 3450 H : 3060
機械質重 (kg)	8000
クーラントタンク容量 (L)	280
クーラントモータ（1/2/3） (kW)	0.37, 1.5
