ユキワ精工株式会社

YNCP170R

お気に入りに追加

比較リストに選択

メーカーページへ

お問い合わせ

カタログをダウンロード

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

メーカー	ユキワ精工株式会社
分類	NC円テーブル

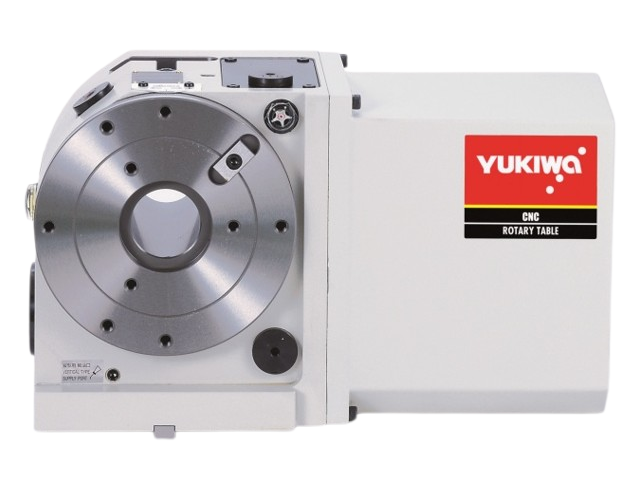

製品名	YNCP170R
特長・特徴	・強力クランプ：エアハイド機構内蔵でクランプ最大のクランプトルク・高剛性軸受構造：テーブル軸を大径軸受で2点支持・防水構造：オートパージ標準装備
勝手	右勝手
許容作業荷重_垂直 (N)	9000
許容作業荷重_水平 (N)	4000
許容作業荷重_円周方向 (N)	4000
許容慣性モーメント横使用時 (kg・m²)	0.25
許容慣性モーメント縦使用時 (kg・m²)	0.5
ワーク最大径 (mm)	170
適合スクロールチャックサイズ (inch)	5.6
潤滑方式	オイルバス方式
バックラッシュ調整方式	複リードウォームギヤ方式
テーブル直径 (mm)	φ : 170
テーブル面高さ (mm)	168
テーブルインロー穴径	60H7 深さ10
テーブル中心貫通穴径 (mm)	45
センタハイト (mm)	135
駆動モータ	0.30～0.75
減速比	1/90
テーブル最高回転速度 (min-1)	33.3
テーブル回転トルク (N･m)	20100
割出精度 (")	30
ガイドピース巾	14h7
クランプ方式	空圧(0.3～0.5MPa)
クランプトルク (N･m)	550
割出時間	10°：0.99秒、30°：1.17秒、90°：1.44秒、180°：1.91秒
本体取付方向	横(縦は、ご注文の際ご指示ください)
質量 (kg)	43
備考	標準付属品：ガイドピース(2個)、本体取付金具(2セット)、テーブルクランプ用エアチューブ(5m) 特別付属品：テールストック、サイドスピンドル、サイドテーブル、油圧・エア・スクロールチャック用チャックフランジ、油・空圧ロータリジョイント(6P)
