製造現場の課題解決｜「バリレス技術」への取り組み

「バリ」とは、金属や樹脂などの材料を切削加工した際、製品の端や切削面に残った不要な突起や薄い膜状の余分な部分を指します。いずれも一見するとミリ単位ほどのサイズのため小さな問題に思われがちですが、実際には製品の品質低下や作業効率の悪化、さらには安全上のリスクに至るまで、製造工程に大きな影響を及ぼす課題となっています。

製品の精度要求がますます厳しくなる中、バリの存在は無視できない問題として認識されており、「バリレス（バリが出ない）技術」の開発が急速に進展しています。

今回は「バリレス技術」の取り組みについて紹介します。

バリが発生する原因

力学的メカニズム

「バリ」は、加工中のワークに加わる大きな力が、加工終了時に不完全に解放されることによって発生します。材料の塑性変形・弾性回復・残留応力などが複合的に作用することで、予期しない形状変化を引き起こします。

工具状態と加工条件

工具の摩耗状態・切削速度・送り速度・切り込み量などの加工条件が不適切な場合、バリの発生量が急激に増加します。特に工具寿命の末期における急激なバリ増加は、品質管理上の重要な監視ポイントとなります。

材料特性の影響

材料の機械的性質（強度・延性・硬度など）や化学的性質は、バリ発生パターンに大きな影響を与えます。同一の加工条件でも、材料が異なればバリの発生状況は大きく変化するため、材料特性を考慮した加工条件の最適化が必要です。

バリの発生例とメカニズム

切削加工におけるバリの発生例

切削加工では、切削工具で材料を削る際にバリが発生します。特に出口側で材料が工具によって押し出されるとバリが残ってしまいます。この現象は、材料の物性・工具の状態・切削条件などが複合的に影響し合って発生します。

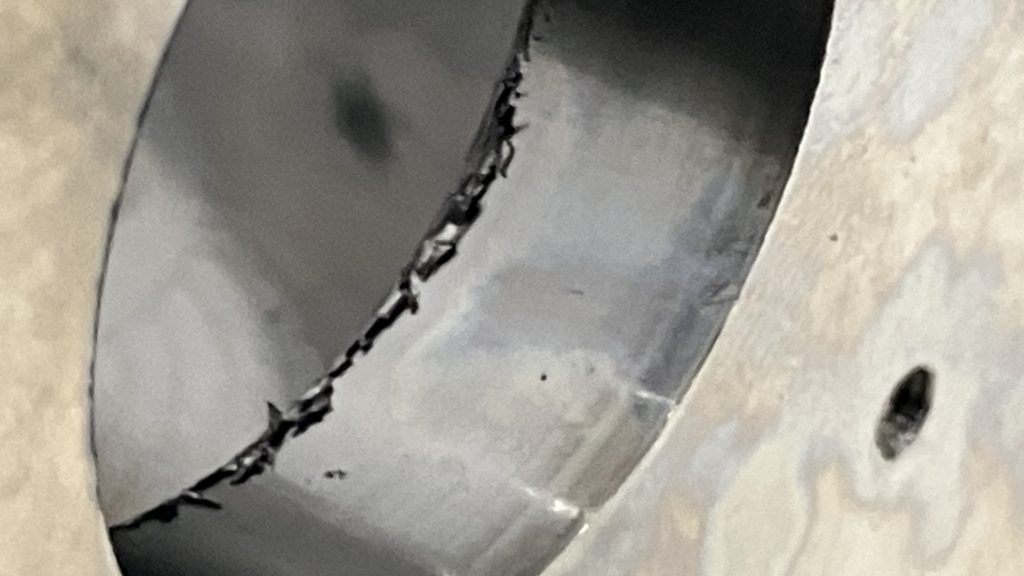

ドリル加工では穴の出口部分に、フライス加工では工具の進行方向の端部に顕著に現れ、微細な金属片が薄く伸びた状態で付着することが多く見られます。

プレス加工におけるバリの発生例

プレス加工では、打ち抜きや曲げ工程によって、せん断面やエッジ部分に余分な金属がはみ出すことでバリが形成されます。これは、金型のクリアランス設定・材料の厚み・プレス速度などの条件が適切でない場合に顕著に現れます。

特に連続プレスや高速プレスでは、金型の摩耗進行とともにバリの発生量が増加する傾向にあり、定期的な金型メンテナンスがバリの発生を抑えるポイントとなります。

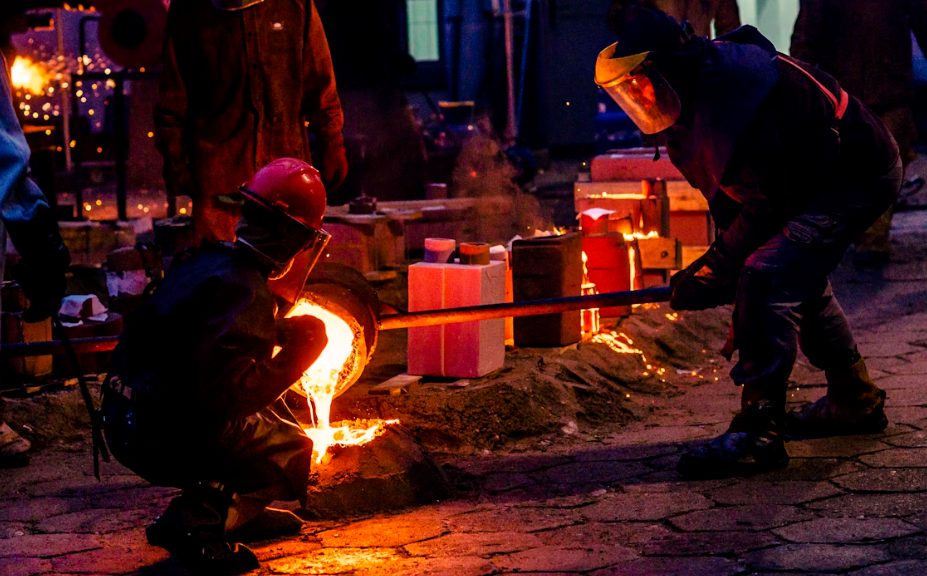

鋳造・射出成形におけるバリの発生例

鋳造や射出成形では、パーティングライン（金型の合わせ目）から材料が漏れ出すことで、薄い膜状のバリが形成されます。これは金型の精度・締め付け力・材料の流動性などが影響する複雑な現象です。

量産品では、この微細なバリが製品外観や機能に大きな影響を与えるため、金型設計段階からバリ発生を最小限に抑える工夫が求められます。

バリがもたらす深刻な問題

組立工程への影響

バリの存在は組立工程において深刻な問題を引き起こします。部品同士の嵌合不良、ネジ締結時の干渉、接着面の密着不良など、製品の機能や信頼性に直結する問題が発生します。

自動化が進む現代の製造ラインにおいては、バリによる組立不良が生産停止の原因となり、大きな経済損失につながることも少なくありません。

寸法精度への悪影響

製品の寸法精度は、製造業において最重要課題の一つです。わずか数十μmのバリでも、精密機器や電子部品においては致命的な精度不良を引き起こす可能性があります。

特に、測定時にバリが測定子に干渉することで、正確な寸法測定が困難になり、品質管理プロセス全体に影響を与えます。

安全性のリスク

バリによる切り傷や怪我は、製造現場における安全上のリスクです。作業者の手や指を傷つけるだけでなく、工具や設備の損傷原因にもなります。

近年の労働安全衛生に対する意識の高まりと共に、バリによる事故防止は企業の社会的責任としても重要視されています。

電子製品での機能不良

電子機器においては、バリが絶縁不良やショートの直接的原因になります。特に小型化・高集積化が進む現代の電子デバイスでは、微細なバリが重大な機能不良を引き起こす可能性となります。

コネクタ部品・プリント基板・半導体パッケージなどでは、バリの管理が製品の信頼性を左右する重要な要素となっています。

バリの除去方法

従来の手作業による除去

ヤスリ・カッター・サンドペーパーなどを使用した手作業による除去は、最も基本的で確実な方法です。熟練作業者の技術によって、複雑な形状でも確実にバリを除去できますが、作業時間とコストの面で課題があります。

機械的な研磨

バフ研磨やベルト研磨などの機械的な研磨は、大量生産において効率的にバリを除去する方法です。自動化も比較的容易で安定した品質を確保できますが、製品形状によっては適用が困難な場合もあります。

ブラスト処理

ショットブラストやサンドブラストは、研磨材を高速で噴射することでバリを除去する技術です。複雑な形状の製品にも対応でき、同時に表面処理効果も得られるため、多くの製造分野で活用されています。

専用機械による自動化

面取りカッター、回転ブラシなどの専用機械による自動化が進展しています。CNC制御による精密な加工が可能で、繰り返し精度と作業効率の向上を実現しています。

先進的処理技術

化学的処理や電解処理などの先進技術も実用化が進んでいます。これらの技術は、従来の機械的処理では困難な微細形状や内部構造のバリ除去を可能にします。

最新技術の動向

革新的なバリレス工具の開発

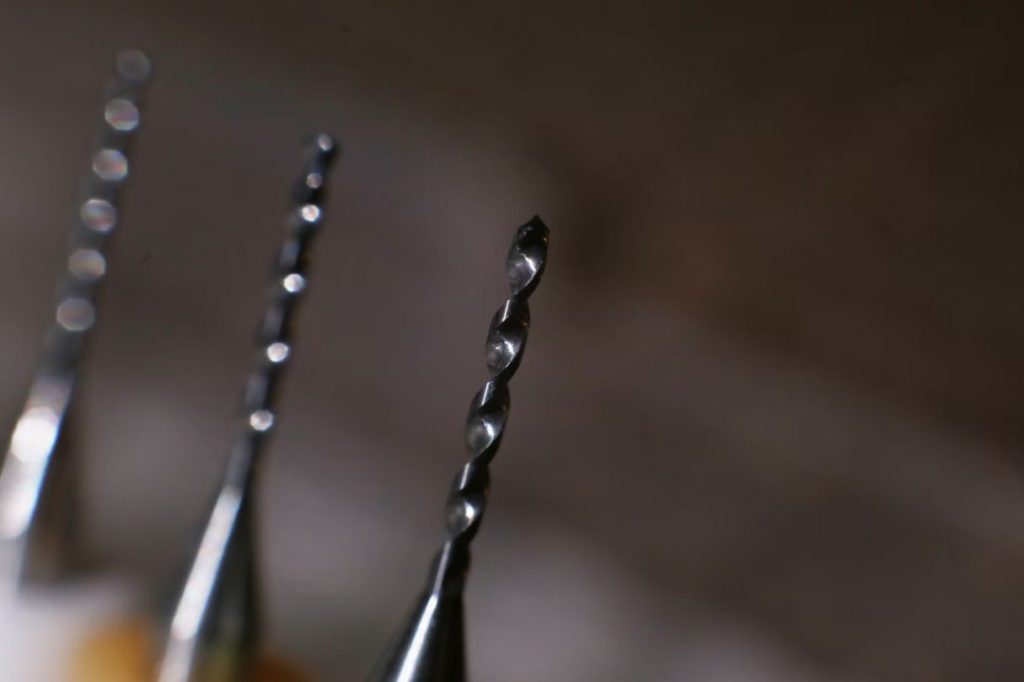

近年、「バリが出ない」ことを特徴とする工具が次々と開発されています。特にドリル加工においては、特殊な工具形状や表面処理技術により、穴抜け時に発生するバリを大幅に抑制する製品が実用化されています。

これらの工具は、従来の工具と比較して初期コストは高いものの、バリ取り工程の削減による総合的なコスト削減効果が注目されています。

AI・IoTを活用した自動化システム

従来は熟練作業者の経験と技術に依存していたバリ取り作業も、ロボット技術の進歩により自動化が急速に進展しています。ロボットアームに各種バリ取り工具を装着し、AI制御による最適な軌道と力制御を実現するシステムが開発されています。

さらに、IoTセンサーによる加工状態の常時監視と、機械学習による最適な加工条件の自動調整システムも実用段階に入っています。

デジタル技術との融合

3Dスキャニングや画像解析技術を活用したバリの自動検出・評価システムも実用化が進んでいます。これにより、従来は目視に頼っていた品質検査の自動化と客観化が可能になっています。

また、CAD/CAMシステムとの連携により、設計段階からバリ発生を予測し、最適な加工条件を事前設定するシステムも開発されています。

まとめ

今後は、AI・IoT・ロボティクスなどの先端技術との融合により、バリレス技術のさらなる進歩が期待されます。これらの技術は、企業の競争力向上における重要な差別化要素として位置づけられ、戦略的価値はますます高まっています。

これからの時代は、バリレス技術への取り組みを、コスト削減や品質向上・生産性向上・安全性確保を同時に実現する未来への投資として捉える必要があります。製造業の持続的発展を支える基盤技術として、バリレス技術への取り組みは今後ますますその重要性を増していくものと考えられます。
