| メーカー | ユキワ精工株式会社 |
| 分類 | インデックステーブル |

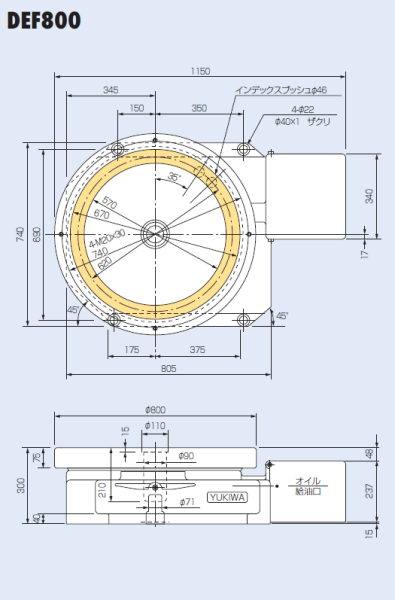

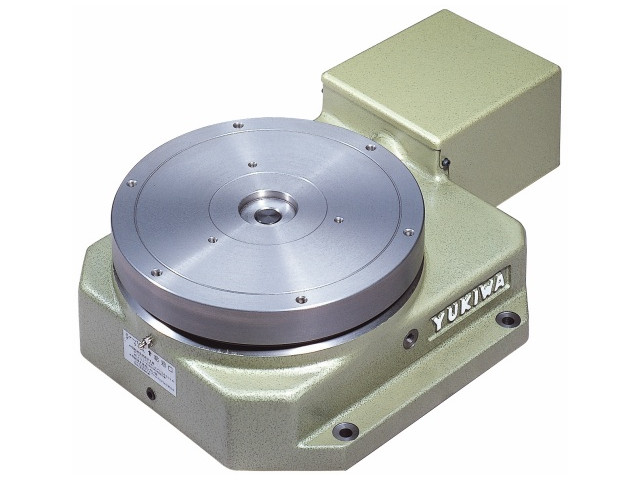

| 製品名 | DEF800 |
特長・特徴 | ・高速かつスムーズな作動
・高い安定性
・容易な保守
・容易な連動 |
テーブルT溝
| 110H7 深さ15 |
許容作業荷重_垂直
(N) | 30000 |
許容作業荷重_水平
(N) | 10000 |
許容作業荷重_円周方向
(N) | 4000 |
許容慣性モーメント
(kg・m²) | 200 |
ワーク最大径
(mm) | 980 |
潤滑方式 | グリス方式(ブッシュ部オイルバス式) |
バックラッシュ調整方式
| ブラシン位置決め方式(調整不要) |
テーブル直径
(mm) |
φ : 800
|
テーブル面高さ
(mm) | 300 |
テーブル中心貫通穴径
(mm) | φ20×φ20/17貫通 |
駆動モータ | 200V 3相400W |
割出数 | 標準:3, 4, 6, 8, 12等分のうち1種 / 特別:5〜30等分のうち1種(11.25, 28等分を除く) |
割出精度 (") | 30 |
割出時間 | 50Hzの場合 3等分：8.7秒 4，5等分：6.9秒 6等分以上：4.6秒
60Hzの場合 3等分：7.2秒 4，5等分：5.7秒 6等分以上：3.8秒 |
本体取付方向
| 縦 |
質量 (kg) | 800 |
備考 | 標準付属品：操作ボックス(コード・コネクタ付)
特別付属品：空油圧式クランプ増強装置(重切削時) |
