メーカー	株式会社ナベヤ
分類	5軸バイス

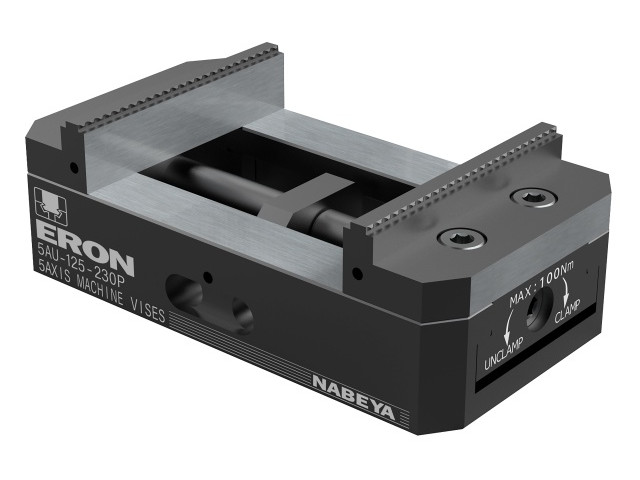

製品名	5AU125-230P1
特長・特徴	● センタリングクランプセンタリング精度±0.02 繰り返し位置決め精度±0.01 ● ワークサイズに柔軟に対応ワークサイズ変更時もハンドル操作で対応口金の組み替えで開き幅の増大が可能組み替え時の再現性も高精度 ● 確実なクランプワーク部を平行に強力クランプグリップ爪がワークに食い込むことで高い保持力が出せます。【主な適合機械】5軸制御MC

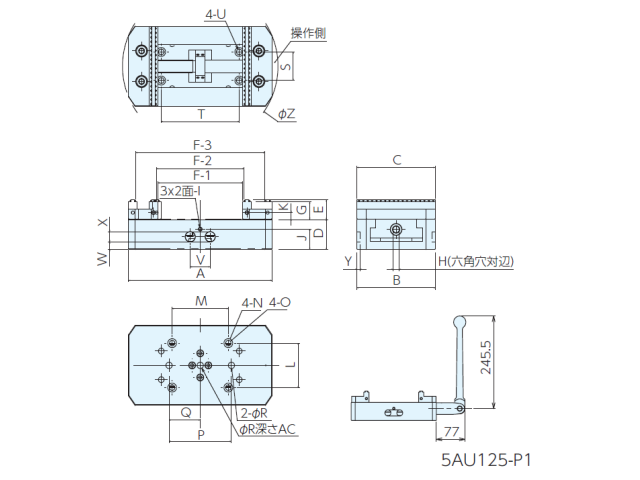

A (mm)	230
B (mm)	126
C (mm)	125
D (mm)	48
E (mm)	30
F-1 (mm)	0～132
F-2 (mm)	7～139
F-3 (mm)	83～205
G (mm)	27
H (mm)	10
I (mm)	M6
J (mm)	32
K (mm)	10
L (mm)	70
M (mm)	90
N (mm)	φ14座グリ深さ3
O (mm)	M10
P (mm)	100
Q (mm)	50
R (mm)	10
S (mm)	45
T (mm)	125
U (mm)	φ9+φ14座ぐり深さ8.6
V (mm)	32
W (mm)	12
X (mm)	16
Y (mm)	5
Z (mm)	249.2
AB (mm)	6
AC (mm)	6.5
位置決め方法	ノックピン
最大口開 (mm)	通常 : 139 口金反転時 : 205
全長 (mm)	230
質量(kg)	9.3
トルク (N･m)	120
締付力 (kN)	25
メーカーHP

メーカーページへ

お問い合わせ

カタログをダウンロード

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

PLUS＋

ナベヤの5軸マシンバイスは、5軸加工に特化した干渉回避形状と高精度なセンタリング構造が特長。
ワークを常に中心で保持でき、反転・多面加工時の位置ズレを抑制。小さな掴み代でも高いクランプ力を確保できるため、材料ロス低減にも寄与します。
口金交換による汎用性と段取り性の高さも評価され、精度・効率・使いやすさのバランスが良い点が定評です。
