株式会社ナベヤ

5AU75-170GB1

お気に入りに追加

比較リストに選択

メーカーページへ

お問い合わせ

カタログをダウンロード

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

メーカー	株式会社ナベヤ
分類	5軸バイス

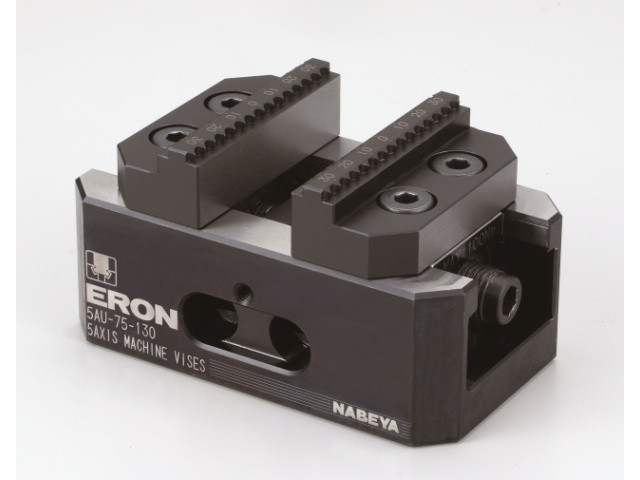

製品名	5AU75-170GB1
特長・特徴	● センタリングクランプセンタリング精度±0.02 繰り返し位置決め精度±0.01 ● ワークサイズに柔軟に対応ワークサイズ変更時もハンドル操作で対応口金の組み替えで開き幅の増大が可能組み替え時の再現性も高精度 ● 確実なクランプワーク部を平行に強力クランプグリップ爪がワークに食い込むことで高い保持力が出せます。【主な適合機械】5軸制御MC

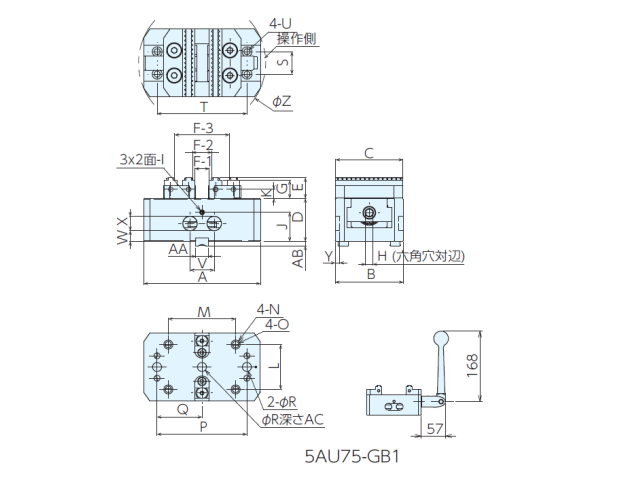

A (mm)	170
B (mm)	76
C (mm)	75
D (mm)	48
E (mm)	23
F-1 (mm)	5～99
F-2 (mm)	10～104
F-3 (mm)	50～146
G (mm)	20
H (mm)	8
I (mm)	M6
J (mm)	32.5
K (mm)	10
L (mm)	50
M (mm)	125
N (mm)	φ10座グリ深さ3
O (mm)	M8
P (mm)	100
Q (mm)	50
R (mm)	10
S (mm)	25
T (mm)	100
U (mm)	φ6.6+φ11座ぐり深さ6.5
V (mm)	27
W (mm)	12
X (mm)	16
Y (mm)	5
Z (mm)	179
AA (mm)	14
AB (mm)	5
AC (mm)	7
位置決め方法	ガイドブロック
最大口開 (mm)	通常 : 104 口金反転時 : 146
標準ガイドブロック巾 (mm)	14
全長 (mm)	170
質量(kg)	4
トルク (N･m)	100
締付力 (kN)	20
メーカーHP

メーカーページへ

お問い合わせ

カタログをダウンロード

機械選定や仕様、導入に関するご不明点・お悩みがございましたら、下記よりお気軽にご相談ください。

詳しい情報を聞く

PLUS＋

ナベヤの5軸マシンバイスは、5軸加工に特化した干渉回避形状と高精度なセンタリング構造が特長。
ワークを常に中心で保持でき、反転・多面加工時の位置ズレを抑制。小さな掴み代でも高いクランプ力を確保できるため、材料ロス低減にも寄与します。
口金交換による汎用性と段取り性の高さも評価され、精度・効率・使いやすさのバランスが良い点が定評です。
